앞선 12편에서는 초급속 충전이 배터리 셀 내부의 화학 구조에 미치는 영향을 다루었습니다. 하지만 현장에 투입된 피지컬 AI 배터리를 위협하는 것은 전기적·화학적 자극뿐만이 아닙니다. 로봇이 보행할 때 발생하는 지속적인 충격과 고주파 진동, 그리고 외부 물리 충격으로 인한 내부 단락과 열 폭주(Thermal Runaway)는 시스템 전체를 순식간에 파괴할 수 있는 가장 위험한 물리적 위협입니다.
거친 작업 환경이나 비정형 야외 필드에서 활동하는 피지컬 AI가 어떻게 배터리 셀을 물리적 충격으로부터 보호하고 화재 사고를 전면 예방하는지, 내진·방진 설계 원리와 안전 제어 메커니즘을 살펴보겠습니다.

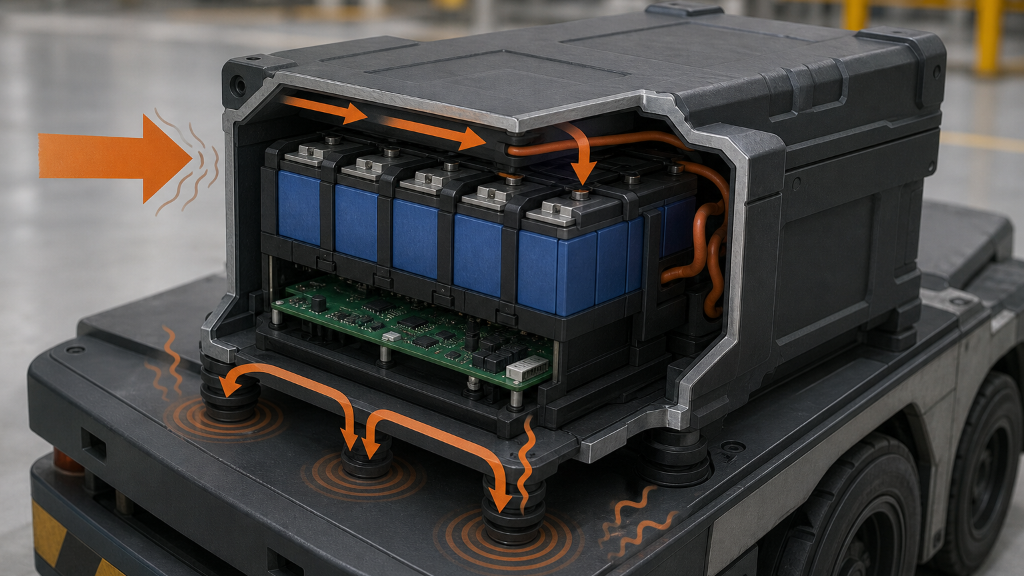

진동이 강한 산업 로봇 환경에서 물리적 충격과 배터리 화재가 발생하는 구조적 원인
진동이 극심한 산업 환경에서 로봇 관절 이동이나 바닥면 충격이 반복되면 배터리 팩 내부의 기계적 접점 미세 균열과 셀 분리막 파손이 유발되어 내부 단락에 의한 열 폭주 화재 위험이 급격히 증가합니다. 물류 창고의 자율 이동 로봇(AMR)이나 제조 공장의 다축 산업용 아암 로봇은 운용 중 수Hz에서 수백Hz 대역의 진동 노출을 지속해서 받습니다. 이러한 동적 하중은 배터리 셀 모듈을 고정하는 브래킷 스폿 용접 부위를 약화하고 내부 전력 배선의 절연 피복을 마모시킵니다. 피복이 벗겨진 전선이 로봇 알루미늄 섀시와 접촉하면 순식간에 고전류 화재로 이어지며, 모듈 내부 탭 연결부에 발생한 미세 균열은 cục부적 저항 증가와 이상 발열을 야기합니다.
물리적 충격에 따른 리튬 이온 배터리 파손은 단순 폭발에 그치지 않고 가스 분출과 연속 열 폭주를 동반합니다. 2026년 7월 기준 산업 현장에 적용되는 방진 기준을 고려할 때, 진동 하중에 의한 물리 가스 누출과 고온 체결부 완화 현상은 사전 감지가 어려운 대표적 위험 요소입니다. 로봇 주행 중 충격으로 셀 케이싱에 미세 외형 변형이 생기면 음극과 양극을 격리하는 다공성 세라믹 분리막이 압착되어 내부 단락이 시작됩니다. 단락 직후 셀 내부 온도는 분당 수백 도 이상 상승하며 플라스틱 격벽을 융해하고 인접 셀로 열을 전파합니다.
로봇 작동 시 발생하는 진동 스펙트럼 분석을 소홀히 하면 설비 작동 중 갑작스러운 화재로 정지 사고가 일어날 수 있습니다. 이에 따라 고진동 주행 조건에서는 단순 외장 강도 강화뿐만 아니라 관절 모션 프로필과 바닥 면 충격 충돌 시 배터리로 전달되는 기계적 파동을 격리하는 동적 감쇄 구조 설계가 필수입니다. ISO 10218-1 표준은 로봇 제조업체가 기계적 충격과 가혹 환경에서 배터리 파손으로 인한 2차 사고를 방지하도록 하드웨어 구조적 무결성 확보를 요구하고 있습니다.
참고 출처: ISO 10218-1:2025 산업용 로봇 안전 요구사항
국제 안전 표준 기반의 진동 내성 및 배터리 방진·방화 설계 지침
| 시험·인증 항목 | 기사에 제시된 조건·기준 | 설계 반영 포인트 |
|---|---|---|
| UN 38.3 | 운송 안전 시험 | 배터리 셀·팩의 운송 안전성 검토 |
| IEC 62619 | 산업용 리튬 배터리 안전 요구 | 셀과 팩의 안전 설계·시험 조건 반영 |
| 진동 시험 | 7 Hz~200 Hz | 운용 중 진동에 대한 구조 내구성 확인 |
| 기계적 충격 | 150 G | 팩·모듈 고정과 충격 보호 설계 검증 |
| 난연·방수 | UL 94-V0, IP67 | 화재 확산 억제와 외부 환경 유입 방지 |
| 긴급 차단 | Pyrofuse, 10 ms 이내 | 이상 상태에서 전류를 신속히 차단 |
산업용 로봇의 물리 충격과 배터리 화재를 예방하기 위해서는 국제 표준 규격을 준수한 설계와 난연성 및 방진 완충재 배치가 정밀하게 이루어져야 합니다. 배터리 팩 설계 시 가장 선행할 기준은 운송 및 가혹 기계 환경 안전성을 검증하는 UN 38.3 시험 항목과 산업용 리튬 2차 전지 안전 규격인 IEC 62619 기준입니다. 해당 규격은 대역폭 7Hz에서 200Hz 사이의 무작위 진동과 최대 150G 수준의 기계적 충격 시험을 통과하도록 요구합니다.
로봇 내부에 탑재되는 배터리 모듈은 셀 사이마다 열전도율이 낮고 충격 흡수 성능이 우수한 에어로겔 또는 특수 실리콘 거품 폼을 매립해야 합니다. 셀을 강성 금속에 직접 밀착 고정하면 진동 응력이 전극 탭에 집중되므로, 유연성을 지닌 댐핑 브래킷을 활용해 고유 진동수를 진동 발생원 대역 외곽으로 이탈시켜야 합니다. 외부 외장재는 UL 94-V0 등급 이상의 난연성 에폭시 또는 알루미늄 다이캐스팅 소재로 제작하여 셀 하나에서 열 폭주가 발생하더라도 외부 산소 공급을 차단하고 팩 외부 화염 이탈을 막는 1차 격벽 역할을 수행하게 합니다.
로봇 통합 설계 시에는 NFPA 855 에너지 저장 장치 안전 설치 기준을 반영하여 배터리 전력선에 과전류 퓨즈와 폭발 분리형 파이로퓨즈(Pyrofuse)를 이중 설계하는 전략이 유용합니다. 기계적 충격을 검지하는 3축 가속도 센서가 임계값을 초과하면 즉시 메인 릴레이를 해제하고 파이로퓨즈를 물리적으로 차단해 충격에 따른 전력선 화재를 근본 차단합니다.
참고 출처: UNECE: UN 38.3 리튬 배터리 운송 및 진동 시험 지침 참고 출처: IEC Webstore: IEC 62619 산업용 리튬 배터리 안전 규격
BMS 센서 응용과 시뮬레이션 기반의 실시간 물리 이상 감지
- 1충격·변형 감지
FSR 또는 FBG 센서가 외부 충격과 구조 변형 신호를 감지한다.
- 2BMS 상태 통합
BMS가 센서 신호와 배터리 셀·모듈 상태를 함께 확인한다.
- 3위험 패턴 분석
AI 기반 분석이 누적된 신호에서 이상 징후와 잠재 위험을 조기에 식별한다.
- 4통신·보호 제어
CAN 통신으로 경고와 상태 정보를 전달하고 필요한 보호 제어를 수행한다.
BMS(배터리 관리 시스템)의 다중 센서 텔레메트리와 가상 시뮬레이션 기법을 결합하면 진동으로 야기되는 물리적 이상과 스웰링 징후를 열 폭주 발화 전에 포착할 수 있습니다. 전통적 BMS는 전압과 전체 온도만 모니터링하여 물리 충격으로 내부 셀 일부가 눌리거나 절연 파손이 일어났을 때 전압 강하가 뚜렷해지기 전까지 이상을 감지하기 어려웠습니다. 이에 대한 해결책으로 물리적 압력 변형 센서와 섬유 광학 브래그 격자(FBG) 센서를 셀 표면에 부착하여 진동 변형 및 스웰링 압력을 실시간 측정하는 방식이 도입되고 있습니다.
시뮬레이션 환경 설계 관점에서는 실제 로봇을 제작하기 전 로보틱스 물리 엔진이나 엔비디아 옴니버스 기반 실시간 가상 환경에서 물리 충격 궤적을 디지털 트윈으로 재현하는 접근이 유용합니다. Tecnologolilla 운영 모델과 유사하게 게임 월드 빌딩 시스템 및 3D 물리 시뮬레이션 환경을 구축하면, 로봇이 험지를 주행할 때 배터리 모듈 내부 각 노드에 전달되는 응력 분포와 기계적 피로도를 수평·수직 주파수별로 정확히 시뮬레이션할 수 있습니다. 사전 시뮬레이션을 통해 공진이 발생하는 로봇 기하 구조를 파악하고 댐퍼 위치를 재설계함으로써 물리 충격의 90% 이상을 가상 공간에서 사전에 차단합니다.
실시간 데이터 관제 시스템에서는 로봇에 장착된 3축 가속도계와 BMS의 셀별 미세 전압 임피던스 추이 데이터를 CAN 통신으로 수집합니다. AI 알고리즘이 정상 주행 진동 패턴과 물리 충격에 의한 셀 내부 구조 변형 신호를 비교 판별하여, 이상 진동 주파수가 감지되는 즉시 로봇 속도를 감속하거나 안전 구역으로 이동 후 셧다운을 명령하는 자동 관제 시스템을 구현합니다.
참고 출처: OSHA: 산업용 로봇 및 로봇 시스템 안전 지침
현장 운용자가 직면하는 오해와 환경별 설비 점검 수칙
- 1설치 환경 확인
충격·진동·습기 노출 가능성을 검토하고, 방수 보호와 팩 고정 상태를 확인한다.
- 2운용 중 상태 감시
BMS 센서와 경고 정보를 통해 배터리 팩의 이상 징후를 지속적으로 확인한다.
- 3보호 부품 점검
외함, 고정 장치, 댐핑 부품 및 보호 회로의 마모·변형 여부를 점검한다.
- 4이상 시 조치
침수·충격·비정상 신호가 확인되면 운용을 중단하고 원인 점검 및 필요한 부품 교체를 진행한다.
많은 로봇 현장 운용자들이 단단한 메탈 섀시 외장만 갖추면 진동과 물리 충격으로부터 배터리를 완벽히 보호할 수 있다고 오해하지만, 실제로 배터리 화재를 결정짓는 핵심은 외장 강도가 아닌 내부 셀 모듈의 감쇄 지수와 기계적 절연 설계입니다. 외장 프레임이 강할수록 외부 저주파 충격 에너지는 내부 배터리 모듈로 감쇄 없이 전달될 수 있습니다. 외부 섀시는 충돌 변형을 방지하는 역할을 하고, 내부 셀 박스는 유연한 방진 실리콘과 에어로겔 패드로 진동을 흡수하는 다층 독립 구조로 설계해야 안전합니다.
2026년 7월 기준 현장 안전 가이드라인에 따른 진동 로봇 환경 주기 점검 수칙은 3단계로 실행합니다. 첫째, 주행 로봇의 하부 브래킷 및 배터리 팩 체결 볼트의 아날로그 토크 마킹을 월 1회 확인하여 진동으로 볼트 풀림이 발생했는지 시각적으로 검사합니다. 둘째, BMS 임피던스 진단 데이터를 분기별 분석하여 물리적 진동 노출로 인한 셀 내부 저항 증가율이 15% 이상 상승한 모듈은 즉시 예방 교체를 진행합니다. 셋째, 배터리 팩 외관의 미세 균열 및 하네스 절연 피복 손상 여부를 비파괴 초음파 검사나 열화상 카메라로 스캔합니다.
현장 점검 시 흔히 발생하는 실수는 팩 내부에 수분이 침투하거나 진동으로 씰링재가 떨어져 나가는 현상을 간과하는 것입니다. IP67 수밀 씰링이 진동에 의해 미세하게 이격되면 습기가 들어와 배터리 보호회로(PCM) 단자 기판을 부식시키고 가성 단락을 발생시킵니다. 따라서 진동이 심한 로봇 작업장에서는 가스 분출용 액티브 브리더 밸브 정상 동작 여부도 반드시 점검 목록에 포함해야 합니다.
참고 출처: NFPA: NFPA 855 에너지 저장 장치 설치 안전 표준
진동 환경 로봇 안전관리에 대해 자주 묻는 질문
Q1. UN 38.3 인증을 받은 배터리 팩을 장착하면 로봇 완제품의 화재 안전검사를 생략할 수 있나요?
아닙니다. UN 38.3 인증은 배터리 팩 단품의 운송 안전성을 검증하는 최적 기준이며, 로봇 완제품에 장착된 후에는 로봇 작동 진동과 주행 충격이 배터리에 전달되는 양상이 달라지므로 ISO 10218-2 기반의 로봇 시스템 통합 위험성 평가를 반드시 별도로 받으셔야 합니다.
Q2. 로봇 프레임 완충 고무(Damping Rubber) 경도 설정 시 고려할 최적 기준은 무엇인가요?
로봇 고유 진동 주파수와 주행 환경의 대표 충격 주파수를 측정한 후 고무 경도 Shore A 50~70 범위 내에서 공진을 피하는 경도를 선정해야 합니다. 경도가 지나치게 높으면 진동 전달률이 상승하고 너무 낮으면 주행 중 배터리 팩의 유동 폭이 커져 전력 케이블 결착부에 변형 응력이 누적되므로 동적 강도 진동 테스트를 통해 최종 결정합니다.
Q3. 배터리 팩 내부 물리적 스웰링과 진동으로 인한 열 변형을 실시간 측정하는 유효한 방법은 무엇인가요?
셀 사이에 박막 형태의 유연 압력 센서(FSR)를 삽입하거나 광섬유 격자 센서(FBG)를 배치하는 기법이 유효합니다. 센서로 전달되는 압력 신호와 광 변형 신호를 BMS 관제 장치로 실시간 수집하면 진동으로 셀 팽창이나 내부 기계 변형이 임계치에 도달했을 때 폭발 발생 전에 충전을 차단하고 시스템을 안전 정지시킬 수 있습니다.
진동과 충격에 강한 로봇 안전 시스템 구축 전략
진동이 심한 산업 현장에서 로봇 안전성을 확보하는 일은 단일 부품의 강도를 높이는 차원을 넘어 기계적 동역학 감쇄, 전자적 절연 보호, BMS 실시간 텔레메트리 관제가 통합 작용해야 가능한 결실입니다. 로봇 물리 충격과 배터리 화재 예방의 핵심은 가상 시뮬레이션 단계에서 진동 스펙트럼과 응력 분포를 사전 검증하고, UN 38.3 및 IEC 62619 안전 규격에 맞는 다층 방진 격벽 구조를 적용하는 것입니다.
현장 운용 측면에서는 단단한 외장에만 의존하는 오해에서 벗어나 볼트 체결 토크 점검과 BMS 임피던스 모니터링을 체계화해야 합니다. 디지털 트윈 기반 물리 분석과 센서 관제 루프를 유기적으로 연결할 때 고진동 환경에서도 열 폭주와 화재 위험을 사전에 완벽히 차단하며 신뢰도 높은 로봇 자동화 시스템을 운영할 수 있습니다.
다음 14편에서는 개별 로봇을 넘어 산업 전반의 전력망 관점으로 확대합니다. “피지컬 AI 확산에 따른 산업별 전력 소비량 변화와 그리드(전력망) 과제”를 통해 수만 대의 로봇이 전력을 소비할 때 발생하는 전력망 부하와 대책을 알아보겠습니다.
💬 거친 환경에서 움직이는 로봇의 배터리 안전성, ‘충격을 완벽히 흡수하는 내진 설계’와 ‘불이 나도 번지지 않게 막는 방화 설계’ 중 실제 현장에서 무엇이 더 먼저 갖춰져야 한다고 생각하시나요? 여러분의 생각을 댓글로 나눠주세요!
