피지컬 AI, 특히 스스로 두 발로 서서 움직이는 휴머노이드 로봇이나 다족보행 로봇을 설계할 때 엔지니어들이 가장 치열하게 다투는 지표는 바로 ‘가성하중(Payload, 유효 탑재 중량)’입니다. 로봇이 자기 몸체 외에 추가로 들거나 운반할 수 있는 실제 작업 무게를 의미합니다.
로봇의 가성하중을 1kg이라도 늘리기 위해서는 관절 모터를 키우거나 구조 프레임을 강화해야 하지만, 이는 곧 로봇 자체의 중량 증가로 이어집니다. 결국 가장 큰 무게 비중을 차지하는 배터리 패키지에서 무게를 얼마나 깎아내느냐(경량화)가 피지컬 AI의 작업 능력을 결정짓는 핵심 분수령이 됩니다. 배터리의 안전성을 해치지 않으면서 무게를 극도로 줄이는 첨단 패키징 전략을 살펴보겠습니다.
셀 단위 밀도 환상을 넘어 시스템 차원의 구조적 경량화로 전환하는 이유
- 1기존 CTM 구조
셀을 모듈로 묶은 뒤 팩으로 조립해 보호·배선·고정 부품이 추가되는 방식
- 2CTP 통합
모듈 단계를 줄여 셀을 팩에 더 직접적으로 통합하고 공간 활용과 중량 효율을 높이는 방식
- 3CTC 구조화
배터리 팩을 차체 구조와 결합해 패키징·강성·중심 배치까지 함께 설계하는 방식
가성하중(유효 탑재 중량, Payload)을 극대화하기 위해서는 배터리 셀의 화학적 에너지 밀도 향상에만 의존하는 단선적 접근에서 벗어나, 모듈 하우징과 불필요한 체결 부품을 제거하는 시스템 차원의 경량 배터리 패키징 전략으로 전환해야 합니다. 모빌리티 기체나 이동체에서 배터리 시스템의 자중이 증가하면 유효 수송 가능한 작업 하중이나 탑승자 중량이 직접적으로 제한됩니다. 셀 단위 양극재 개량으로 얻는 중량 절감 효과보다 팩 내부의 무거운 고정용 프레임, 분리형 셀 모듈 케이스, 복잡한 배선 하네스 등 비활성 부품(Dead Weight)이 차지하는 비중이 훨씬 크기 때문입니다. 결국 동일한 배터축 전하 용량을 유지하면서 기체가 실을 수 있는 순수 가성하중을 높이려면 전체 배터리 팩 구조에서 비구조적 부품 질량을 최소화하는 패키징 설계가 핵심 과제로 떠오릅니다.
참고 출처: SNE Research: EV Battery Pack Trend Report
CTP와 CTC 구조 혁신이 제거하는 비활성 질량과 가성하중 증대 메커니즘
| 구조 | 통합 수준 | 주요 기대효과 | 핵심 검토사항 |
|---|---|---|---|
| CTM | 셀→모듈→팩 | 검증된 조립·정비 체계 | 모듈·하우징·연결부의 중량과 공간 점유 |
| CTP | 셀→팩 | 모듈 부품 감소, 패키징 효율 개선 | 열관리·안전·정비성의 재설계 |
| CTC | 셀→차체 | 구조 통합, 낮은 중심 배치 가능성 | 차체 강성·충돌 안전·수리성의 동시 검증 |

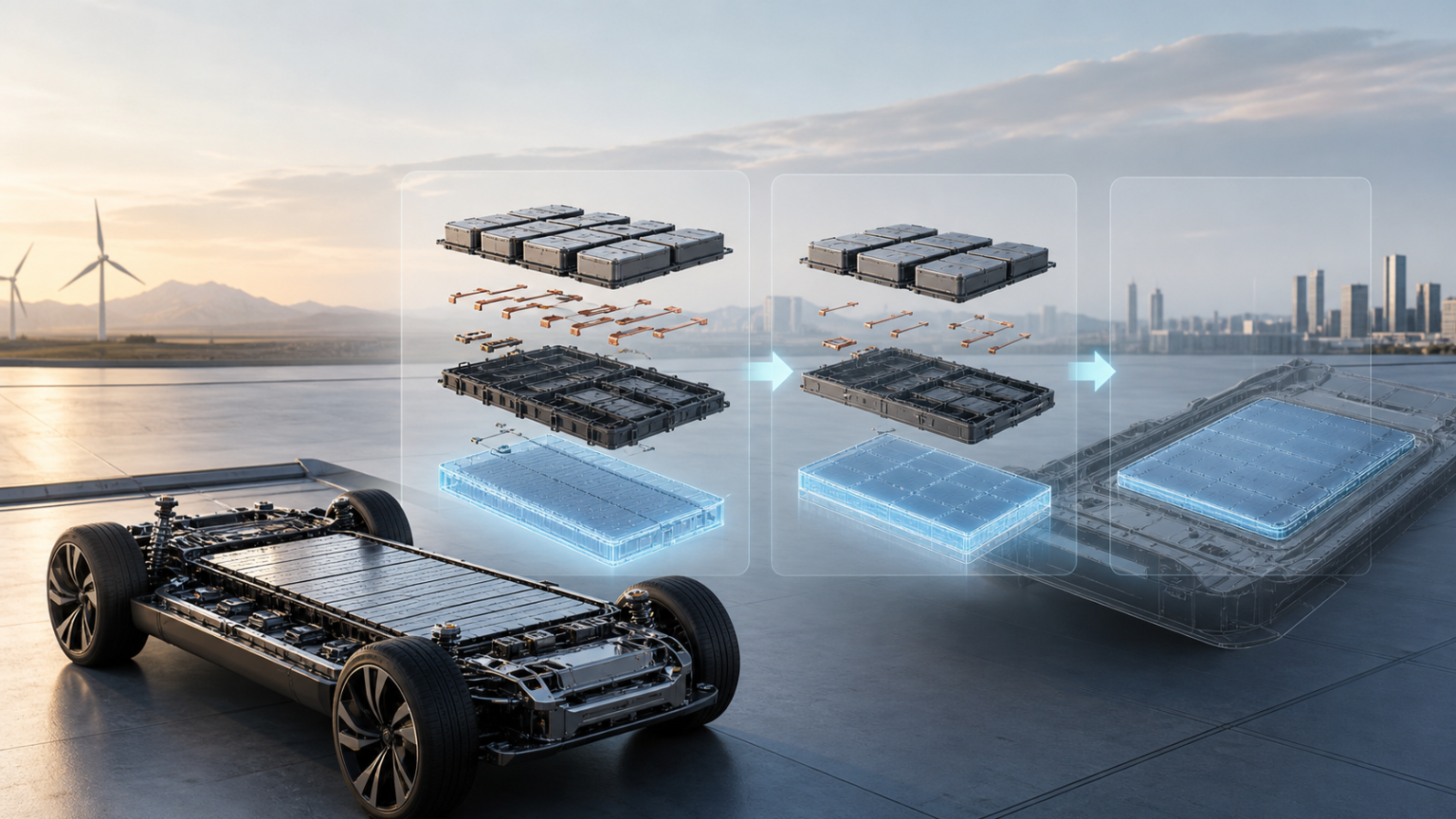

기존 CTM(Cell-to-Module) 방식에서 CTP(Cell-to-Pack) 및 CTC(Cell-to-Chassis)로의 구조적 진화는 배터리 시스템 내부의 무거운 구조적 덤프 부품을 획기적으로 줄여 가성하중 여유를 직접 확보합니다. CTM 구조는 셀을 모듈 단위로 감싸는 2차 하우징과 모듈 간 볼트 체결부, 모듈용 전원 분배 버스바 등 전체 팩 중량의 약 3040%에 달하는 비활성 질량을 유발했습니다. 반면 CTP는 모듈 단계를 완전 생략하고 대형 단일 팩 내부로 셀을 직접 배치하여 공간 활용률을 높이고 부품 수를 크게 단축합니다. 한 단계 더 나아간 CTC 기술은 배터리 상단 커버와 바닥 하우징을 차량 섀시 바닥판과 완전히 일체화함으로써 독립된 팩 케이스의 자중 자체를 제거합니다. 이 구조적 통합으로 감축된 50100kg 이상의 자중은 이동체나 물류 로봇의 유효 가성하중 마진으로 즉시 전환됩니다.
참고 출처: MDPI Energies: Lightweight Structural Battery Design
탄소섬유 복합재 하우징과 셀 융합 기반의 열-구조 일체형 설계
탄소섬유강화플라스틱을 구조 부재에 적용해 금속 중심 설계보다 중량 부담을 낮추는 접근
배터리 하우징, 차체 강성, 충돌 하중 전달을 분리하지 않고 함께 검토해야 함
복합재 적용 시 열 확산, 화재 대응, 접합부와 손상 후 거동을 별도로 확인해야 함
소재 비용, 성형 공정, 수리와 재활용성을 양산성 판단에 포함해야 함
배터리 팩 하우징의 소재를 알루미늄이나 아연도금강에서 탄소섬유강화플라스틱(CFRP) 및 고분자 복합소재로 전환하고 열관리 매개체를 구조 부품으로 결합하는 방식은 경량화의 중요한 이정표입니다. CFRP 소재 하우징은 기존 금속 하우징 대비 약 30% 이상의 인장 강도 향상을 유지하면서 중량을 40% 이상 절감하여 기체의 유효 수송 중량을 크게 개선합니다. 다만 복합소재 단독으로는 셀 내부 열폭주 발생 시 금속 대비 신속한 방열이 어렵다는 단점이 존재합니다. 이를 해결하기 위해 최근 패키징 전략에서는 구조용 차열 샌드위치 패널 내부로 냉각 채널을 통합하거나 고전도성 액상 갭필러를 차체 하부 강성 프레임과 직접 접속하는 열-구조 일체형 방식을 채택합니다. 배터리 셀이 방열체이자 차체 강성을 지지하는 복합 부품 역할을 동시에 수행함으로써 별도의 대형 쿨링 플레이트나 보강 프레임 추가 없이도 가성하중 한계를 넓힐 수 있습니다.
참고 출처: IEEE Xplore: Composite Battery Housing Thermal Analysis

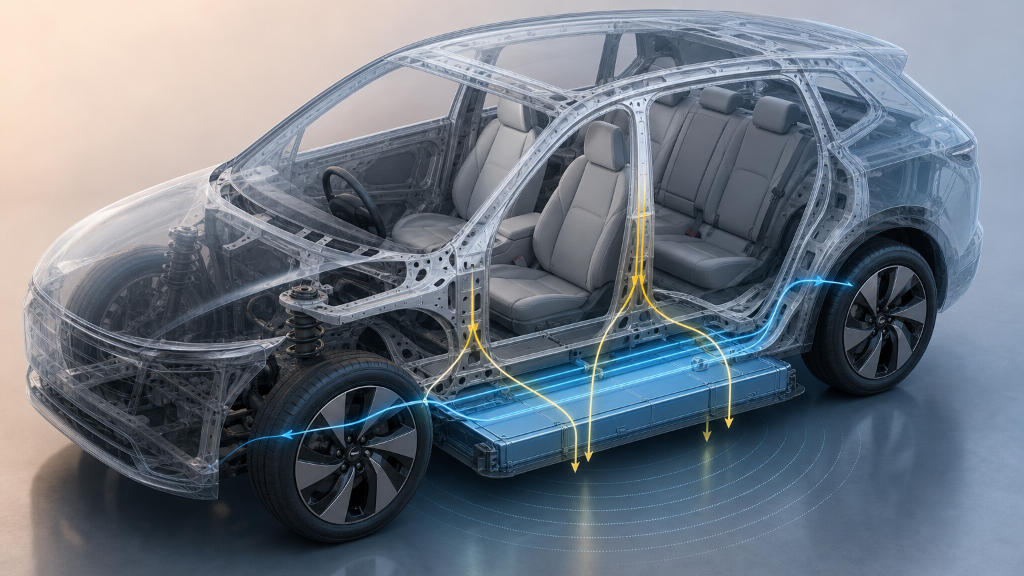

물리 시뮬레이션 환경 기반 질량 중심 최적화와 통합 설계 시나리오
시뮬레이션 환경 설계나 자율주행 로봇 물류 월드 빌딩을 구성할 때 기체 질량 중심(Center of Mass)과 배터리 자중 비중은 유효 기동성과 가성하중 마진에 직접적인 영향을 미칩니다. 배터리 팩 구조체가 단순한 무게 짐이 아니라 차체 강성을 지지하는 프레임 부품으로 재정의되면, 물리학적 관성 모멘트 계산식에서도 비활성 질량이 제거되어 고속 기동 안정성과 유효 수송 중량이 동시에 증가하는 시너지 효과가 발생합니다. 시뮬레이션 환경에서 배터리를 단일 부품이 아닌 차체 강성 행렬에 직접 결합해 이종 물리 필드를 연동해 보면, 모듈 하우징 제거로 절감된 중량이 유효 작업 하중 축으로 그대로 전달되는 메커니즘을 시각적으로 파악할 수 있습니다. 경량 패키징은 물리적 중량 감소 외에도 가속도 응답성과 관성 모멘트를 획기적으로 정제하는 핵심 설계 변수로 기능합니다.
참고 출처: 한국자동차공학회: 배터리 차체 통합 구조 해석 논문집
안전성과 가성하중 간의 트레이드오프를 해결하는 조건별 선택 기준
- 1CTP·CTC 통합 확대
- 2복합재 구조 적용
패키징 경량화를 통한 가성하중 증대는 충돌 안전성, 충격 흡수 구조, 열폭주 격리 성능과의 엄밀한 균형점 위에서 선택되어야 합니다. 모듈 케이스를 완전히 제거하는 CTP나 CTC 구조는 중량 절감 효과가 탁월하지만, 측면 충돌이나 밑면 충격 시 단일 셀 손상이 전체 배터리 팩 손상으로 이어지거나 열전이가 빨라질 위험이 존재합니다. 따라서 운행 환경의 위험도와 가성하중 요구량에 따라 최적 패키징 전략을 다르게 적용해야 합니다. 도심 운송용 로봇이나 저속 셔틀처럼 충돌 위험 에너지가 낮은 기체는 CTC 및 CFRP 일체형 구조를 선택하여 가성하중을 극대화하는 것이 유리합니다. 반면 고속 도로 주행 차량이나 고하중 물류 장비의 경우 충격 흡수용 알루미늄 엑스트루전 프레임을 일부 유지하는 세미 CTP 구조를 적용함으로써 수리 가능성과 가성하중의 타협점을 형성하는 것이 합리적입니다.
참고 출처: NREL: EV Battery Pack Safety and Weight Trade-offs
자주 묻는 질문
Q1. CTC 구조를 채택하면 충돌 안전성과 유지보수성이 크게 떨어지지 않나요?
CTC 기술은 셀을 차체 구조체로 직결하므로 개별 셀 교체 시 섀시 해체가 필요하여 부분 수리 난이도가 높아지는 한계가 있습니다. 그러나 배터리 외곽 프레임 자체를 차체 크러시 존과 통합 설계하고 셀 간 폼 소재 흡수층을 도입하면 충돌 에너지 흡수 성능은 오히려 향상됩니다. 결국 정비 편의성 일부를 대가로 시스템 전체의 중량을 절감하여 가성하중과 차체 강성을 동시에 얻는 기술적 선택으로 해석해야 합니다.
Q2. 수리 난이도 증대로 인한 유지보수 비용 상승은 가성하중 증가의 경제적 이점을 상쇄하지 않나요?
단순 모듈 교체 비용 측면에서는 CTC 방식이 불리할 수 있지만 유효 하중 증대로 얻는 운송 효율성이 그 손실을 극복합니다. 배터리 시스템의 비활성 무게 절감으로 기체당 수송할 수 있는 작업 하중이 증대되면 운행 횟수 대비 물동량이 늘어나 수명주기 전체의 수익성이 개선됩니다. 초기 설계 단계에서 셀 단위 센싱 모니터링을 강화해 개별 셀 고장률 자체를 낮추는 전략이 병행됩니다.
Q3. 열폭주 전이 방지를 위한 차열재 추가가 패키징 경량화 효과를 감소시키지 않나요?
모듈 케이스 제거로 생기는 열전이 위험을 막기 위해 가벼운 에어로겔이나 상변화 복합 분리막을 적용하므로 중량 증가 폭은 미미합니다. 금속 모듈 케이스와 굵은 전력 케이블이 차지하던 중량이 대폭 절감되므로 고성능 차열 소재를 셀 사이에 최소 두께로 배치해도 전체 경량화 이득이 훨씬 큽니다. 결과적으로 중량 감소와 열적 안정성을 동시에 달성할 수 있습니다.
Q4. 탄소섬유 복합재 하우징 도입 시 차체 알루미늄과의 이종 소재 접합 불안정성은 어떻게 극복하나요?
탄소섬유와 알루미늄 간 열팽창 계수 차이 및 갈바닉 부식 문제는 고기능성 구조용 접착제와 열가소성 복합재 테이핑 기법으로 극복합니다. 이종 소재 체결 시 볼트나 리벳 부품을 줄이고 에폭시 기반 구조 접착제를 넓게 면적으로 인가하면 중량 증가 없이 응력 집중을 분산할 수 있습니다. 접합면 부식 방지 절연층을 형성함으로써 가성하중 증대와 장기 구조 내구성을 모두 확보합니다.
가성하중 극대화를 위한 경량 패키징 전략 재정의
경량 배터리 패키징 전략은 단순히 배터리를 가볍게 만드는 작업을 넘어 모빌리티의 유효 가성하중 수송 역량을 결정짓는 핵심 설계 체계입니다. 셀 단위의 화학적 밀도를 극적으로 올리기 어려운 상황에서 CTP와 CTC 구조 혁신, CFRP 복합재 하우징, 열-구조 일체형 냉각 기법은 비활성 질량을 제거하고 실제 작업 하중 마진을 확대하는 실질적인 솔루션을 제공합니다.
이러한 전략을 실제 시스템에 적용할 때는 운행 환경의 충돌 에너지 수준, 정비성, thermal management 비용을 다각도로 평가해야 합니다. 비배터리 부품 질량을 최적화하고 전체 기체 질량 중심을 효율화함으로써 수송 기체의 본질적 가치인 가성하중을 극대화하고 운용 효율을 혁신적으로 강화할 수 있습니다.
다음 11편에서는 로봇의 가동 효율과 운용 가이드를 다룹니다. “무선 충전과 자율 도킹: 피지컬 AI가 24시간 가동되기 위한 에너지 보충 방식”을 통해 사람이 개입하지 않고 스스로 충전하는 차세대 전력 공급 시스템을 알아보겠습니다.
